平面磨床百科

外圆磨床操作调整技巧与诀窍

发布时间:2018/12/27
  (一)外圆磨床操作技巧与诀窍
  1.外圆磨床的操纵技巧与诀窍图为M1432B型万能外圆磨床操纵图。
  (1)工作台的操纵技巧与诀窍。
  1)手动操纵技巧。转动工作台纵向移动手轮5,工作台作纵向运动。手轮顺时针方向旋转,工作台向右移动。手轮每转一周,工作台移动5.9mm。

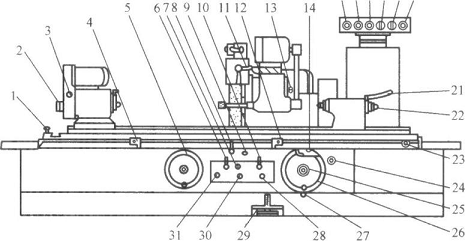

  图 M1432B型万能外圆磨床操纵图
  1-工作台液压筒放气旋钮;2-头絮变速捏手;3-头架主轴变速调整捏手;4-工作台换向撞块(左),5-工作白锹向移动手轮;6-工作台液压传动开停手柄;7-工作台速度调节旋钮;8-工作台换向杠杆,9-头架点动按钮,10-砂轮架快速进退手柄;11-冷却滚开关手柄,12-工作台换向撞块(右);13-内圆磨具支架工作位置定位手柄;14-砂轮架横向进给手轮定位块;15-液压泵启动按钮; 16-砂轮电动机启动按钮;17-砂轮电动机停止按钮;18-冷却泵电动机开停选择旋钮;19-头架电动机停、慢速、快速选择旋钮;20-总停按包;21-移动尾痉套筒手柄; 22-工件顶紧压力调节捏手;23-工作台角度调整螺杆;24-自动周期进绘量涓节旋钮;25-砂轮磨损补偿旋钮,26一砂轮絮横向进给手轮;27-粗、细进给选择拉杆;28-周期进给选择旋忸;29-尾座套筒液动踏板,30-工作台换向停留调节旋钮(右);31-工作台换向停留调节旋钮(左)

  2)滚动操纵技巧。
  a)按液压泵启动按钮15,使液压泵运转。
  b)调整工作台换向撞块4和12的位置,控制工作台的纵向和运动位置。
  c)转动工作台液压传动开停手柄6至“开”的位置,再转作台速度调节旋钮7,使工作台作无级调速运动。
  d)转动工作台液压筒放气旋钮1至“开”位置,油压筒开气,发出放气声,当声音全部消失后,将旋钮1关闭。
  e)转动工作台换向停留调节旋钮30或31,使砂轮在换向作一定时间的停留。
  (2)砂轮架横向进给的操纵技巧与诀窍。
  1)砂轮架的手动进给操纵技巧。转动横向进给手轮26,砂作横向进给。手轮顺时针方向旋转,砂轮架向前进给(朝操方向);手轮逆时针方向旋转,砂轮架后退。
  拉出粗、细进给选择拉杆27,手轮26转动时为细进给,手一圈,砂轮架移动0.5mm。
推进拉杆27,手轮26转动时为粗进给,手轮转一圈,砂轮动2mm。
  拉出砂轮磨损补偿旋钮25,转动刻度盘可调整零位,使手央与砂轮架横向进给手轮定位块14碰住,调整完毕,将旋推进。
  2)砂轮架周期自动进给操纵技巧。转动周期进给选择旋钮28至单向(左或右)或双向进给位置,砂轮换向后,作自动横向进给。转动自动周期进给量调节旋钮24,可控制周期进给量,量可在0~0.02mm范围内选择。
  3)砂轮架快速进退的操纵技巧。在液压泵启动以后,逆时针方向转动手柄10至工作位置,砂轮架快速行进;顺时针方向转动手柄10至退出位置,砂轮架快速退出;行进或退出的距离为50mm。操纵该手柄的作用是便于装卸和测量工件。
  (3)头架的操纵技巧与诀窍。M1432B型万能外因磨床头架在变速机构上作了较大改进,将A型的手换皮带变速,改为用变速捏手3进行变速,变速方便迅速,减轻了劳动强度。在变速捏手3上涂有三条表示不同转速的色带,操纵时,只要推进或拉出捏手,使所需转速的色带对准标尺即可。头架电动机为双速电动机,通过速度选择旋钮19进行变速操作。这样,该机床头架共有六档旋转速度可供选择使用。
  当机床头架使用顶尖进行磨削加工时,顶尖不可与工件同时旋转,这时应将头架主轴间隙调整捏手转至间隙缩小位置;当机床头架使用卡盘进行磨削加工时,应将头架主轴间隙放大,使主轴随卡盘同时旋转。间隙调整范围在0~0.01mm之间。
  (4)尾座的操纵技巧与诀窍。
  1)手动操纵技巧。扳动尾座套筒手柄21,可使尾座套筒作伸缩运动,用于工件的装卸。旋转压力调节捏手22,可调节尾座弹簧的压力;顺时针方向旋转时压力加大,逆时针方向旋转压力减小。
  2)液动操纵技巧。当工件体积较大或重量较重需用双手托拿工件时,可脚踏液动踏板29,使尾座套筒收缩,脚离开操纵板,套筒自动伸回原处。操纵时,手柄lo应处在退出位置,否则脚踏操纵板不起作用。
  (5)电器按钮的操纵技巧与诀窍。M1432B型万能外圆磨床电器按钮板装在一个单独的电器操纵箱上。揿按钮15液压泵启动,揿按钮16砂轮电动机启动,揿按钮17砂轮电动机停止工作。启动砂轮应采用断续开停的方法进行,以使砂轮从静止逐渐转入高速旋转。旋钮18为冷却泵电动机开停选择旋钮,当旋钮处在停止位置时,只有在头架转动时冷却泵才能工作;当旋钮转到开动位置时,头架停转,冷却泵也能工作,一般在修整砂轮时使用。转动旋钮19,可作头架电动机快速旋转、慢速旋转、停止旋转三档选择。按钮20为总停按钮,在工作结束或紧急情况下使用。
  (二)操纵技能技巧训练
  1.手动操纵技能技巧训练
  (1)用左手转动手轮5,使工作台慢速均匀移动,并能根据要求,正确地使工作台向左或向右移动,还应敏捷,动作自如。
  (2)用右手转动手轮26,使砂轮架慢速均匀地横向进给, 能根据指令,准确地使砂轮架进刀或退刀,不要弄错方向。
  2.液压传动操纵技能技巧训练
  (1)操纵手柄6和旋钮7,练习工作台的启动和调速,要求操纵熟练,动作自如。
  (2)操纵手柄10,练习砂轮架的快速行进和退出,要求动作准确,注意安全。
  3.电器按钮、旋钮操纵技能技巧训练
熟悉各个按钮、旋钮的作用,练习掌握使用方法。
  (三)平面磨床操作容易产生的问题和注意事项与禁忌
  (1)要求每台磨床都有齐全的防护设施。
  (2)操纵平面磨床时,注意力要集中,工作台启动前,应调整好挡铁位置并予以紧固。
  (3)砂轮架快速行进时,要控制迸给位置,防止砂轮与工件或尾座相撞。
  (4)磨床在处于平面磨削状态时,平面磨具壳体必须压住行程开关,否则,砂轮将无法启动。且定位插销应准确插入定位孔内,以保证磨具支架壳体不会翻落下来。
  (5)操纵练习必须经教师示范,掌握要领后再上机,练习时,不能二人同时操纵一台机床,以免产生事故。
