精度检验前的安装调整技巧与诀窍

发布时间:2020/6/16
  磨床精度检验前,首先要进行预调检验,即要调整好机床的安装水平,纵向和横向均不得超过0.04mm/1000mm。现以外圆磨床和平面磨床为例说明。
  (1)检验外圆磨床床身纵向导轨的直线度,在1000mm长度内允差为0.02mm(垂直平面和水平面内的允差值相同),任意250mm长度内局部允差为0.006mm。
  (2)检验床身导轨在垂直平面内的平行度,外圃磨床最大磨削长度小于等于500mm时,其床身纵向导轨在垂直平面内的平行度允差为0.02mm/1000mm;长度大于500mm时为0.04mm/1000mm。平面磨床磨削长度小于等于1000mm时允差为0.02mm/1000mm,长度大于1000mm时为0.04mm/1000mm。
  图1所示为外圆磨床和平面磨床测量导轨直线度误差的示意图.图11—13(a)为用光学准直仪测量外圆磨床床身纵向导轨在垂直面和水平面内的直线度误差;图11—13(b)为用框式水平仪测量平面磨床床身导轨在垂直平面内的直线度误差和在垂直平面内导轨的平行度误差。

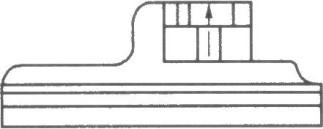

  图1磨床床身纵向导轨精度检验
  (a)测量外圆磨床纵向导轨;(b)溯量平面磨床床身导轨
  (3)检验外圆磨床床身导孰在垂直平面内的直线度(见图11—14),要求允差为0.04mm/1000mm,对精密磨床要求为0.03mm/1000mm,如图2(a)所示。横向导轨在垂直平面内的平行度允差为0.04mm/1000mm;对精密磨床要求为0.015mm/1000mm,检测方法如图2(b)所示。

  图2外圆磨床床身横向导鞔精度检验
  (a)检验直线度l(b)检验平行度
  (4)检验平面磨床床身纵向导轨在水平面内的直线度,在1000mm长度内允差为0.02mm,检验方法如图3(a)所示。
  (5)检验外圆磨床下工作台面对床身纵向导轨和横向导轨的平行度。在横向导轨上放置检具,使千分表测头触及上下工作台顶面。检验横向时移动千分表,其允差在1000mm长度内为0.015mm,如图3(b)所示。
  预调精度可称之为磨床的基础精度,只有预调精度符合允差范围,才能对机床某些直线运动精度进行检测。
