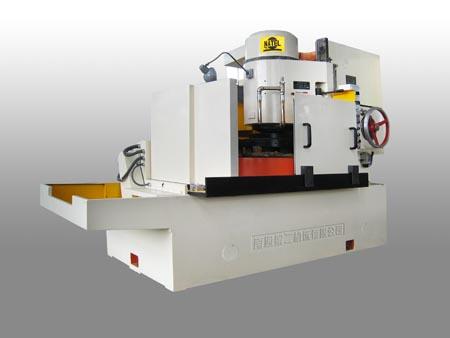

FS74125B平面磨床系立式磨头，圆形电磁工作台，采用砂轮端面磨削工件平面，是一种用砂轮端面磨削工件的高效率平面磨床。
主要用途：
本机床适用于汽车、拖拉机、轴承、机械等行业中批量零件平面加工。
本机床可以磨削钢、铁、陶瓷等制成的零件。
主要特点：
磨头主轴轴承采用精密滚动轴承，刚性好，磨削效率高。
电磁吸盘的吸力平滑可调，并可自动退磁。
机床砂轮和工作台分别由单独电机驱动。
机床垂直进给机构可以手动，也可以机动，使用方便可靠。
磨头立柱采用三点调整结构。
|
型号
|
Model
|
M74125
|
|
磨削工件*大尺寸(直径x高)
|
Grinding size(diaxHmax)
|
Φ1250x350mm
|
|
砂轮端面至工作台距离
|
Distance between wheel end and table
|
500mm
|
|
手轮每转磨头移动量
|
Movement of handwheel feed per round
|
0.5mm
|
|
每格磨头移动量
|
Movement ofwhedhead per grid
|
0.01mm
|
|
机动进给*大进给量
|
Max power feed movement
|
1.2mm
|
|
砂轮主轴转速
|
Wheel spindle speed
|
750rpm
|
|
砂轮尺寸
|
size of Grinding wheel
|
Wp150x80x25
|
|
工作台转速
|
Table speed
|
12/24rpm
|
|
滑按鞍移动距离
|
Travel of carriage
|
570mm
|
|
滑按鞍移动速度
|
speed of carriage
|
3.8m/min
|
|
电动机总功率
|
total power
|
60kw
|
|
磨头功率
|
total power
|
55kw
|
|
工作台旋转电机功率
|
table drive motor power
|
2.2/3kw
|
|
重量
|
weight
|
8500kg
|
|
加工表面对基面的平行度
|
Parallelism to basic surface
|
100:0.02mm
|
|
表面粗糙度
|
Surface roughness
|
Ra1.25Μm
|
|
外型尺寸
|
dimensions
|
3100x1420x2300
|
|
