说明DESCRIPTION

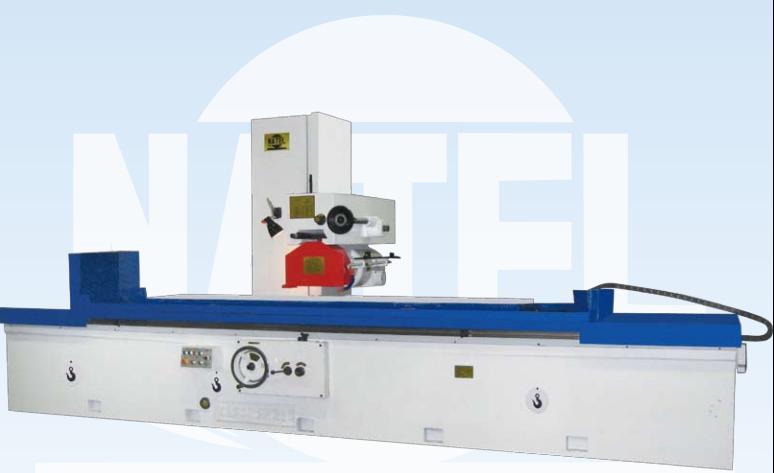

M7180卧轴矩台平面磨床为工作台纵向采用液压传动的高效磨削机床，磨头横向运动可以液动，也可以手动。磨头垂直升降在原手动基础上增加了快速升降机构，提高了生产效率。适用于各种机械加工、汽车配件、工夹具、磁钢、模具等零件的加工行业。 工作台移动采格独特的双液压筒设计，动力更强，空间更合理。
技术规格TECHNICALDATA
|
型号
|
M7180L×16
|
M7180L×20
|
M7180L×30
|
M7180L×40
|
|
*大工件尺寸
（长×宽×高）
|
1600×800×450
|
2000×800×450
|
3000*800*450
|
3000×800×450
|
|
纵向运动行程
（液压）
|
1700mm
|
2100mm
|
3100mm
|
4100mm
|
|
砂轮轴中心到台面的距离
|
800mm
|
800mm
|
800mm
|
800mm
|
|
垂直进给手轮每格移动量
|
1mm
|
1mm
|
1mm
|
1mm
|
|
垂直进给手轮每圈移动量
|
0.01mm
|
0.01mm
|
0.01mm
|
0.01mm
|
|
横向运动*大行程
|
850mm
|
850mm
|
850mm
|
850mm
|
|
横向断续运动速度
（无级调整）
|
0.5-3m/min
|
0.5-3m/min
|
0.5-3m/min
|
0.5-3m/min
|
|
纵向运动速度
（无级调整）
|
3-30m/min
|
3-30m/min
|
3-30m/min
|
3-30m/min
|
|
砂轮轴转速
|
1440r/min
|
1440r/min
|
1440r/min
|
1440r/min
|
|
砂轮尺寸
|
Φ450×50×Φ203
|
Φ450×50×Φ203
|
Φ450×50×Φ203
|
Φ450×50×Φ203
|
|
磨头电机功率
|
11Kw
|
11Kw
|
11kw
|
11Kw
|
|
磨头快速升降电机功率
|
0.55Kw
|
0.55Kw
|
0.55kw
|
0.55Kw
|
|
油泵电机功率
|
11Kw
|
11Kw
|
11kw
|
11Kw
|
|
净重
|
10000Kg
|
11000Kg
|
13500kg
|
16000Kg
|
|
加工表面对基面的平行度
|
1000：0.02mm
|
1000:0.02mm
|
1000:0.02mm
|
1000:0.02mm
|
|
表面粗糙度
|
Ra0.63μm
|
Ra0.63μm
|
Ra0.63μm
|
Ra0.63μm
|
|
外形尺寸
|
4500×2480×2950
|
4900×2480×2950
|
8050*2480*2950
|
13500×2480×3250
|
﹡表中*大工件尺寸为不加吸盘是测量所得，加高型该类磨床砂轮轴中心到台面的距离可增加到860mm
机床附件MACHINEACCESSORY
|
随机附件 Standard attachment
|
特殊附件 Special attachment
|
|
电磁吸盘 Etandard attachment
|
退磁器 Demagnetizer
|
|
砂轮平衡轴 Wheel balancing arbor
|
砂轮平衡轴 Wheel balancing arbor
|
|
砂轮修正器（不含金刚笔）Wheel dresser(without diamond)
|
砂轮平衡架 Wheel balancing device
|
|
机床垫铁 Machine tool spacer
|
备用砂轮卡盘 Spare adoptor
|
|
砂轮卡盘（带砂轮） Wheel adoptor
|
|
产品不断更新，以实物为准，不另行通知。 The descriptions,illustrations and specifications give in the pamphiet are subject to alteration without notice.
|
