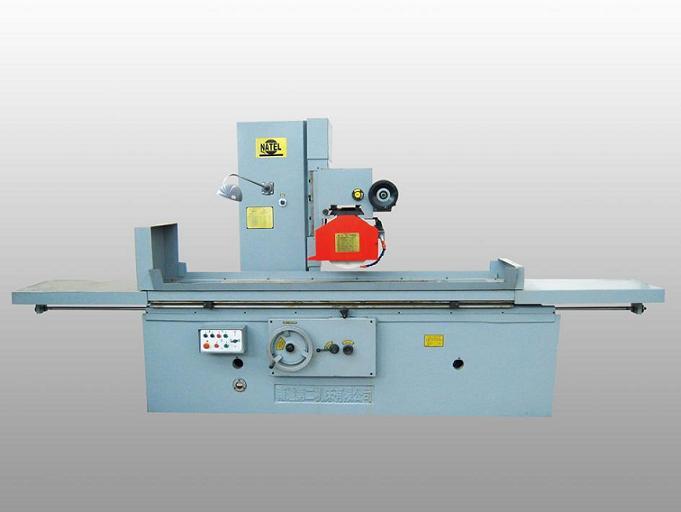

卧轴钜台平面磨床 M7130B/M7140Bx16

产品规格：M7130B/M7140Bx16

说明DESCRIPTION

该类机床为工作台纵向采用液压传动的高效磨削机床，磨头横向运动可以液动，也可以手动。磨头垂直升降在原手动基础上增加了快速升降机构，提高了生产效率。适用于各种机械加工、汽车配件、工夹具、磁钢、模具等零件的加工行业。

技术规格TECHNICALDATA

型号	Model	M7130B×16	M7140B×16
*大工件尺寸（长×宽×高）	Max size of workpiece grindable(L×W×H)	1600×320×400	1600×400×400
纵向运动行程（液压）	Longitudinal travel of table(hydraulic)	1800mm	1800mm
砂轮轴中心到台面的距离	Distance from table to spindle center	575mm	575mm
垂直进给手轮每格移动量	Handwheel Movement of per turn	1mm	1mm
垂直进给手轮每圈移动量	Handwheel Movement of per grid	0.01mm	0.01mm
横向运动*大行程	Max.distance of saddle cross movement	360mm	450mm
横向连续运动速度（无级调整）	Tsble longitudinal hydraulical speed(stepless)	0.5-3m/min	0.5-3m/min
横向断续运动速度（无级调整）	Table intermittent speed(stepless)	3-30m/min	3-30m/min
砂轮轴转速	Wheel spindle speed	1440r/min	1440r/min
砂轮尺寸	Wheel size	Φ350×40×Φ127	Φ350×40×Φ127
磨头电机功率	Spindle motor power	5.5Kw	5.5Kw
磨头快速升降电机功率	Wheelhead rapid elevating motor power	0.37Kw	0.37Kw
油泵电机功率	Hydraulic motor power	3Kw	3Kw
净重	Net weight	4500Kg	4800Kg
加工表面对基面的平行度	Parallelism to basic surface	1000：0.015mm	1000：0.015mm
表面粗糙度	Surface roughness	Ra0.63μm	Ra0.63μm
外形尺寸	dimensions	4600×1640×2100	4600×1800×2100

﹡加高型该类磨床砂轮轴中心到台面的距离可增加到775mm

机床附件 MACHINEACCESSORY

随机附件 Standard attachment	特殊附件 Special attachment
电磁吸盘 Etandard attachment	退磁器 Demagnetizer
砂轮平衡轴 Wheel balancing arbor	砂轮平衡架 Wheel balancing device
砂轮修正器（不含金刚笔） Wheel dresser(without diamond)	备用砂轮卡盘 Spare adoptor
机床垫铁 Machine tool spacer
砂轮卡盘（带砂轮） Wheel adoptor

产品不断更新，以实物为准，不另行通知。 The descriptions,illustrations and specifications give in the pamphiet are subject to alteration without notice.
