说明DESCRIPTION

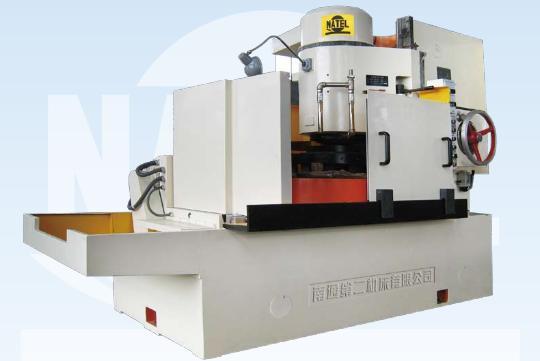

本机床采用砂轮端面进行平面磨削、效率高、应用广。立柱采用三点调整，电磁吸盘吸力平滑可调，磨头主轴承采用精密滚动轴承，磨头功率大，刚性好。冷却液磁性分离，确保工件的磨削精度。机床垂直进给既可手动，也可机动，使用可靠方便。本机床特别适用于机械行业中批量零件加工。
技术规格TECHNICALDATA
|
型号
|
Model
|
M74125
|
|
磨削工件*大尺寸（直径X高）
|
Gringding size(diaxHmax)
|
Φ1250×350mm
|
|
砂轮端面至工作台距离
|
Distance between wheel end and table
|
500mm
|
|
手轮每转魔头移动量
|
Movement of handwheel feed per round
|
0.5mm
|
|
每格磨头移动量
|
Movement of wheelhead per grid
|
0.01mm
|
|
机动进给*大进给量
|
Max power feed movement
|
1.2mm
|
|
砂轮主轴转速
|
Wheel spindle speed
|
750rpm
|
|
砂轮尺寸
|
size of Grinding wheel
|
Wp150×80×25
|
|
工作台转速
|
Table speed
|
12/24rpm
|
|
滑按鞍移动距离
|
Travel of carriage
|
570mm
|
|
滑按鞍移动速度
|
Speed of carriage
|
3.8m/min
|
|
电动机总功率
|
total power
|
60Kw
|
|
磨头功率
|
Wheelhead power
|
55Kw
|
|
工作台旋转电机功率
|
Table drive motor power
|
2.2/3Kw
|
|
重量
|
weight
|
8500Kg
|
|
加工表面对基面的平行度
|
Parallelism to basic surface
|
1000:0.02mm
|
|
表面粗糙度
|
Surface roughness
|
Ra1.25μm
|
|
外形尺寸
|
Dimensions
|
3100×1420×2300
|
机床附件 MACHINEACCESSORY
|
随机附件 Standard attachment
|
特殊附件 Special attachment
|
|
砂轮卡盘和砂瓦 Emery the thuck and emery tile
|
砂轮平衡轴 Wheel balancing arbor
|
|
扳手 Spanner
|
砂轮平衡架 Wheel balancing device
|
|
刮刷 Brush scraper
|
|
|
机床垫铁 Machine tool spacer
|
|
|
砂轮修正刀片 Blade for cutting emery wheel
|
|
产品不断更新，以实物为准，不另行通知。 The descriptions,illustrations and specifications give in the pamphiet are subject to alteration without notice.
|
